Projeto de Cabo MIDI antigo conector DB25 e Conector DIN para instrumento
Musical Vintage e Computador Antigo. By ESIJMJG
MIDI- Musical Instrument Digital Interface criado em 1982 pelos fabricantes japoneses e Norte
Americanos, é uma interface especial para estabelecer um padrão de conexão
universal entre instrumentos musicais e seus acessórios, incluindo o
computador. Em Português seria algo como " Interface Digital para
Instrumento Musical".
Acontece que o famoso
cabo MIDI não é simplesmente um cabinho comum com fios, existe um circuito
eletrônico interno, que será responsável por fazer o acoplamento entre o instrumento musical
e outros produtos.
Em cada instrumento musical, existe duas portas de conexão MIDI IN e MIDI OUT.
O MIDI IN é a entrada de sinais vindo de
outro instrumento ou da interface do Computador.
O MIDI OUT é a saída de sinais do
instrumento musical para outro instrumento ou para a interface do
Computador.
Os conectores do MIDI IN e MIDI OUT são
os famosos DIN-5 de 5 pinos, os mesmos usados em antigos gravadores
de Tape Deck e dos teclados de computadores padrão XT/AT.
Na foto acima podemos notar a presença do
conector DB15 Preto na Esquerda, antes das conexões P2 de áudio. Ele
pode mudar de cor (amarelo) ou posição (direita) mas sempre será o mesmo
formato e função!
Como somos amantes do vintage, e também temos um instrumento musical antigo
e um computador antigo com placa de som MIDI, vamos desenvolver o projeto do
Cabo MIDI conforme orientado na Internet em esquemas já liberados pela Sound
Blaster!
Confiram em nosso Vídeo como fazer o projeto do Cabo MIDI antigo para
usar. Mais abaixo detalhes do esquema elétrico e valores dos componentes
usados.
Esquema/Componentes para o Projeto da Placa MIDI-Vintage
Para a montagem da Placa ou Wire-UP da MIDI-Vintage, vamos passar
abaixo o esquema elétrico correto, bem como a lista de componentes para se
montar a mesma.
Vale lembrar que o esquema elétrico possui várias versões pela internet
afora, sendo que
algumas estão até incorretas! Nós já corrigimos isso alterando o desenho para o esquema de conexão
aferido em nossos testes do vídeo!
Importante notar que o cabo MIDI na verdade é composto por dois circuitos
separados! Um que conecta o instrumento musical ao computador e outro que
conecta o computador ao instrumento musical, ou seja dois caminhos
diferentes. Isso significa que um circuito não interfere no outro e que
devemos conectar os dois se quisermos ouvir ou gravar arquivos MIDI do
computador para o instrumento e vice-versa.
Importante deixar bem claro que este projeto é destinado apenas aos
instrumentos que não usem conexão USB mais moderna, e sim através de pinos
DIN-5 padrão! O cabo MIDI USB é totalmente diferente deste.
Midi Instrument To Computer: É a parte do circuito MIDI que conecta o instrumento musical ao
computador, o MIDI OUT do Instrumento do plug DIN-5 conecta-se ao MIDI IN do
Cabo! Nele temos um Opto-Isolador/Acoplador feito pelo circuito integrado
4N35 que serve justamente para dar proteção aos sistemas conectados
bem como retransmitir com maior potência os níveis de sinal digital. A saída
é feita pelos pinos 8,15,5 do DB15 conectado a placa de som padrão Sound
Blaster. A saída é pino 4,5 do DIN-5 do instrumento.
Computer to Midi Instrument: É a parte do circuito MIDI que conecta o computador ao instrumento
musical, através do conector DB15 da placa de som. O Cabo de saída MIDI OUT
deverá ser plugado no MIDI IN do instrumento musical! Nessa parte do
circuito temos um Buffer de sinais feito pelo circuito integrado
7407 (TTL) e as saídas são os pinos 8,12,5 da placa de som.
Importante dizer que o MIDI OUT aqui possui um
aterramento feito no pino 2 (Shield) do conector DIN-5, sem isso o
circuito não funcionará. A Entrada é pino 4,5 do DIN-5 do instrumento.
Lista de Componentes
| Componente | Valor | Quantidade |
| Resistor | 270Ω | 1 |
| Resistor | 1KΩ | 1 |
| Resistor | 4,7KΩ | 1 |
| Resistor | 220Ω | 2 |
| Capacitor Cerâmico 25V | 22pF | 2 |
| Diodo de Sinal | 1N4148 | 1 |
| Conector | DB15 Macho | 1 |
| Conector | DIN-5 Macho | 2 |
| Circuito Integrado | 7407 | 1 |
| Circuito Integrado | 4N35 | 1 |
| Cabo Manga | 2 Pares | 3 metros |
| Cabo de Microfone | Com Blindagem | 3 metros |
Pinagem do DIN-5
|
|
Adicionar legenda |

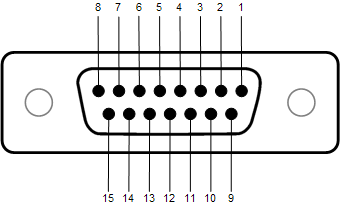

Pinagem do DB-15
|
|
Adicionar legenda |
Deixo claro que o projeto da placa PCB do vídeo foi da ESIJMJG, de modo
que não poderemos deixar os arquivos CAD da mesma disponível para
download! Cada um tem que fazer a sua. Mas no caso de quem não estiver
prático em fazer ou deseja apenas a placa pronta, poderemos tentar
negociar sobre isso, entre em contato conosco para cotação sobre ela. Mas
não vendemos placas em grande quantidade, apenas um kit para hobby e
pessoas físicas apenas! Não pretendemos tornar o uso deste kit comercial
já que o mesmo é antigo e atualmente apenas conexões USB são realizadas
entre os instrumentos e os computadores.
O Vídeo nem o artigo aborda com detalhes ricos como fazer o cabo, mas
para quem é técnico/Engenheiro Eletrônico poderá fazer seu projeto sem
nenhum problema!
Vamos testar o nosso cabo? Claro! Mas isso fica para o próximo
artigo.
JMJG
Eng Eletrônico
